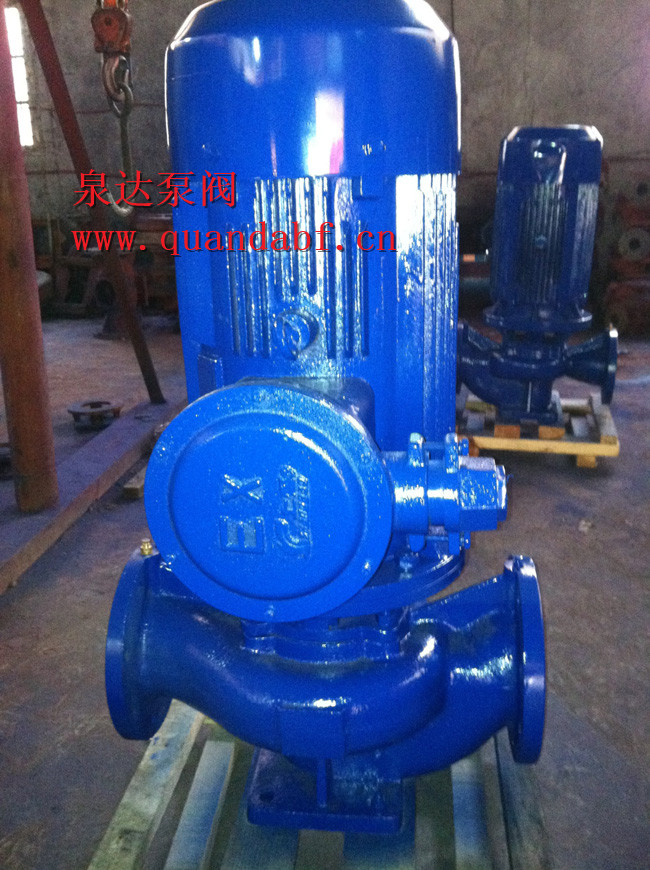

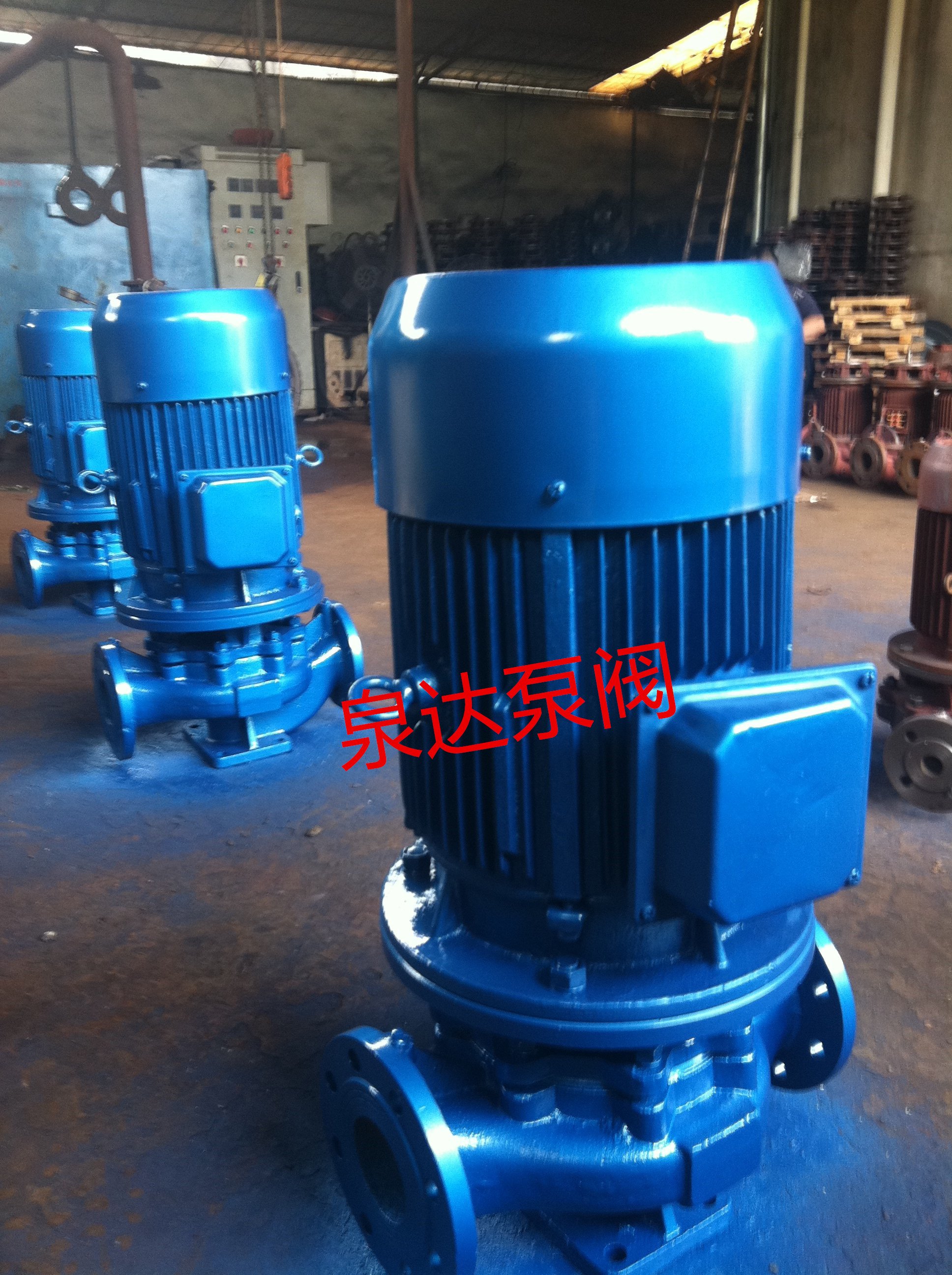

ISGD、IRGD低轉速立式管道泵概述
ISGD、IRGD型系列管道離心泵，是本單位科技人員聯合國內低轉速管道泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般低轉速立式管道泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水、高溫。該系列低噪音管道泵全部采用上海名牌四六級電機，運行時平穩無噪音,是一種低噪音立式管道泵，故該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-93的標準要求。產品按國際IS02858標準設計制造。93年通過國家機械工業部管道泵產品統檢合格。

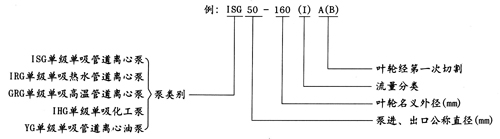

ISGD、IRGD低轉速立式管道泵型號意義
ISGD、IRGD低轉速立式管道泵產品用途
1．ISGD型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環。浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃.
2．IRGD（GRGD）立式熱水(高溫)循環泵廠泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。
ISGD、IRGD低轉速立式管道泵特點
1．離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2.離心泵葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
3.低噪音管道泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長離心泵機械密封的使用壽命。
4.安裝檢修方便，無需拆動化工泵管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5.可根據使用要求即流量和揚程的需要采用低噪音管道泵的串、并聯運行方式.
6.可根據管路布置的要求采用化工泵的豎式和橫式安裝。

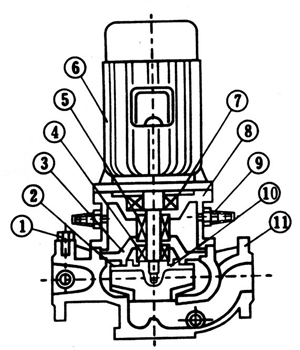

ISGD、IRGD低轉速立式管道泵結構說明
|
IRG立式管道泵結構
 |
1
|
取壓塞
|
IRGD型熱水管道離心泵結構說明：
1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.可根據用戶要求隔熱蓋內安裝風冷裝置。
|
|
2
|
排氣閥
|
||
|
3
|
葉輪
|
||
|
4
|
機械密封
|
||
|
5
|
軸承
|
||
|
6
|
電機
|
||
|
7
|
聯體座
|
||
|
8
|
擋水圈
|
||
|
9
|
葉輪螺母
|
||
|
10
|
泵體
|
||
|
11
|
放水閥
|
||
|
GRG高溫型立式管道泵結構
 |
1
|
排氣閥
|
GRG型結構說明：
1.低噪音管道泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。
2.熱水管道離心泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。
|
|
2
|
葉輪
|
||
|
3
|
泵蓋
|
||
|
4
|
機械密封
|
||
|
5
|
機械密封
|
||
|
6
|
電機
|
||
|
7
|
軸承
|
||
|
8
|
聯體座
|
||
|
9
|
冷卻水管
|
||
|
10
|
葉輪螺母
|
||
|
11
|
泵體
|
|
ISG立式管道泵結構圖
 |
1
|
取壓塞
|
ISGD型低轉速管道泵結構說明：
1.低轉速管道泵與電機同端蓋，軸向尺寸縮短，結構簡單。
2.熱水管道離心泵體上設有取壓孔和放水孔。
3.熱水管道離心泵體上設有排氣閥，工作前能拐車放泵內空氣。
4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。
|
|
2
|
排氣閥
|
||
|
3
|
葉輪
|
||
|
4
|
機械密封
|
||
|
5
|
擋水圈
|
||
|
6
|
電機
|
||
|
7
|
軸
|
||
|
8
|
聯體座
|
||
|
9
|
口十輪螺母
|
||
|
10
|
泵體
|
||
|
11
|
放水閥
|
ISGD、IRGD低轉速立式管道泵工作條件
1．低轉速管道泵吸入壓力<1.0 M P a，或泵系統最高工作壓力<1．6 MP a，即化工泵吸入口壓力+泵揚程圣l．6 MP a、低噪音管道泵靜壓試驗壓力為2.5 MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6 MPa BU應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2.環境溫度<40 ℃，相對濕度<9 5％。
3.化工泵所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2 mm 。
注：如使用介質為帶有細小顆粒，請在訂貨日寸說明，以便廠家采用耐磨式機械密封。
（低轉速1450、970r/min）：
|
型號
|
流量
(m3/h)
|
揚程
(m) |
電機功率
(kw)
|
轉速
(r/min) |
| 40-125(I) |
6.3
|
5
|
0.55
|
1450
|
| 40-160(I) |
6.3
|
8
|
0.55
|
1450
|
| 40-160(I)A |
5.5
|
6
|
0.55
|
1450
|
| 40-200(I) |
6.3
|
12.5
|
0.75
|
1450
|
| 40-200(I)A |
5.8
|
11
|
0.55
|
1450
|
| 40-250(I) |
6.3
|
20
|
1.5
|
1450
|
| 40-250(I)A |
5.8
|
17
|
1.1
|
1450
|
| 50-125 |
6.3
|
5
|
0.55
|
1450
|
| 50-160 |
6.3
|
8
|
0.55
|
1450
|
| 50-160A |
5.5
|
6
|
0.55
|
1450
|
| 50-200 |
6.3
|
12.5
|
0.75
|
1450
|
| 50-200A |
5.8
|
11
|
0.55
|
1450
|
| 50-250 |
6.3
|
20
|
1.5
|
1450
|
| 50-250A |
5.8
|
17
|
1.1
|
1450
|
| 50-125(I) |
12.5
|
5
|
0.55
|
1450
|
| 50-160(I) |
12.5
|
8
|
0.75
|
1450
|
| 50-160(I)A |
11
|
6
|
0.55
|
1450
|
| 50-200(I) |
12.5
|
12.5
|
1.1
|
1450
|
| 50-200(I)A |
11.2
|
10
|
0.75
|
1450
|
| 50-250(I) |
12.5
|
20
|
2.2
|
1450
|
| 50-250(I)A |
11.7
|
17.5
|
1.5
|
1450
|
| 50-250(I)B |
10
|
13
|
1.1
|
1450
|
| 50-315(I) |
12.5
|
32
|
4
|
1450
|
| 50-315(I)A |
11.7
|
28
|
3
|
1450
|
| 50-315(I)B |
10
|
21
|
3
|
1450
|
| 65-125 |
12.5
|
5
|
0.55
|
1450
|
| 65-160 |
12.5
|
8
|
0.75
|
1450
|
| 65-160A |
11
|
6
|
0.55
|
1450
|
| 65-200 |
12.5
|
12.5
|
1.1
|
1450
|
| 65-200A |
11.2
|
10
|
0.75
|
1450
|
| 65-250 |
12.5
|
20
|
2.2
|
1450
|
| 65-250A |
11.7
|
17.5
|
1.5
|
1450
|
| 65-250B |
10
|
13
|
1.1
|
1450
|
| 65-315 |
12.5
|
32
|
4
|
1450
|
| 65-315A |
11.7
|
28
|
3
|
1450
|
| 65-315B |
10
|
21
|
3
|
1450
|
| 65-125(I) |
25
|
5
|
0.75
|
1450
|
| 65-160(I) |
25
|
8
|
1.5
|
1450
|
| 65-160(I)A |
22
|
6
|
1.1
|
1450
|
| 65-200(I) |
25
|
12.5
|
2.2
|
1450
|
| 65-200(I)A |
23.3
|
11
|
1.5
|
1450
|
| 65-250(I) |
25
|
20
|
3
|
1450
|
| 65-250(I)A |
22.2
|
15.8
|
2.2
|
1450
|
| 65-250(I)B |
20
|
12.8
|
1.54
|
1450
|
| 65-315(I) |
25
|
32
|
5.5
|
1450
|
| 65-315(I)A |
22.5
|
26
|
4
|
1450
|
| 65-315(I)B |
20
|
21
|
3
|
1450
|
| 80-125 |
25
|
5
|
0.75
|
1450
|
| 80-160 |
25
|
8
|
1.5
|
1450
|
| 80-160A |
22
|
6
|
1.1
|
1450
|
| 80-200 |
25
|
12.5
|
2.2
|
1450
|
| 80-200A |
23.3
|
11
|
1.5
|
1450
|
| 80-250 |
25
|
20
|
3
|
1450
|
|
80-250A
|
22.2
|
15.8
|
2.2
|
1450
|
|
80-250B
|
20
|
12.8
|
1.5
|
1450
|
|
80-315
|
25
|
32
|
5.5
|
1450
|
|
80-315A
|
22.5
|
26
|
4
|
1450
|
|
80-315B
|
20
|
21
|
3
|
1450
|
|
80-125(I)
|
50
|
5
|
1.5
|
1450
|
|
80-160(I)
|
50
|
8
|
2.2
|
1450
|
|
80-160(I)A
|
44.7
|
6
|
1.5
|
1450
|
| 80-160(I)B |
43.2
|
5.8
|
1.5
|
1450
|
| 80-200(I) |
50
|
12.5
|
4
|
1450
|
| 80-200(I)A |
44.7
|
10
|
3
|
1450
|
| 80-250(I) |
50
|
20
|
5.5
|
1450
|
| 80-250(I)A |
46
|
17
|
4
|
1450
|
| 80-250(I)B |
40.5
|
13
|
3
|
1450
|
| 80-315(I) |
50
|
32
|
11
|
1450
|
| 80-315(I)A |
46
|
27.9
|
7.5
|
1450
|
| 80-315(I)B |
40.5
|
21
|
5.5
|
1450
|
| 100-125 |
50
|
5
|
1.5
|
1450
|
| 100-160 |
50
|
8
|
2.2
|
1450
|
| 100-160A |
46
|
6
|
1.5
|
1450
|
| 100-200 |
50
|
12.5
|
4
|
1450
|
| 100-200A |
44.7
|
10
|
3
|
1450
|
| 100-250 |
50
|
20
|
5.5
|
1450
|
| 100-250A |
46
|
17
|
4
|
1450
|
| 100-250B |
40.5
|
13
|
3
|
1450
|
| 100-315 |
50
|
32
|
11
|
1450
|
| 100-315A |
46
|
27.9
|
7.5
|
1450
|
| 100-315B |
40.5
|
21
|
5.5
|
1450
|
| 100-125(I) |
80
|
5
|
2.2
|
1450
|
| 100-160(I) |
80
|
8
|
3
|
1450
|
| 100-160(I)A |
72
|
6.5
|
2.2
|
1450
|
| 100-200(I) |
80
|
12.5
|
5.5
|
1450
|
| 100-200(I)A |
72
|
10
|
4
|
1450
|
| 100-250(I) |
80
|
20
|
11
|
1450
|
| 100-250(I)A |
75
|
17.5
|
7.5
|
1450
|
| 100-250(I)B |
69
|
15
|
5.5
|
1450
|
| 100-315(I) |
80
|
32
|
15
|
1450
|
| 100-315(I)A |
75
|
27.5
|
11
|
1450
|
| 100-315(I)B |
70
|
24
|
11
|
1450
|
| 100-400(I) |
80
|
50
|
22
|
1450
|
| 100-400(I)A |
75
|
44
|
18.5
|
1450
|
| 100-400(I)B |
70
|
38
|
15
|
1450
|
| 125-125 |
100
|
5
|
2.2
|
1450
|
| 125-160 |
100
|
8
|
4
|
1450
|
| 125-160A |
87
|
6
|
4
|
1450
|
| 125-200 |
100
|
12.5
|
7.5
|
1450
|
| 125-200A |
89
|
10
|
5.5
|
1450
|
| 125-250 |
100
|
220
|
11
|
1450
|
| 125-250A |
93.5
|
17.5
|
7.5
|
1450
|
| 125-250B |
87
|
15
|
7.5
|
1450
|
| 125-315 |
100
|
32
|
15
|
1450
|
| 125-315A |
91
|
27
|
11
|
1450
|
| 125-315B |
87
|
24
|
11
|
1450
|
| 125-400 |
100
|
50
|
30
|
1450
|
| 125-400A |
94
|
44
|
22
|
1450
|
| 125-400B |
87
|
37.5
|
18.5
|
1450
|
| 125-200(I) |
160
|
12.5
|
11
|
1450
|
| 125-200(I)A |
143
|
10
|
7.5
|
1450
|
| 125-250(I) |
160
|
20
|
15
|
1450
|
| 125-250(I)A |
147
|
17
|
11
|
1450
|
| 125-250(I)B |
134
|
14
|
7.5
|
1450
|
| 125-315(I) |
160
|
32
|
22
|
1450
|
| 125-315(I)A |
150
|
28
|
18.5
|
1450
|
| 125-315(I)B |
138
|
24
|
15
|
1450
|
| 125-400(I) |
160
|
50
|
37
|
1450
|
| 125-400(I)A |
150
|
44
|
30
|
1450
|
| 125-400(I)B |
138
|
38
|
30
|
1450
|
| 150-200 |
160
|
12.5
|
11
|
1450
|
| 150-200A |
143
|
10
|
7.5
|
1450
|
| 150-250 |
160
|
20
|
15
|
1450
|
| 150-250A |
147
|
17
|
11
|
1450
|
| 150-250B |
134
|
14
|
7.5
|
1450
|
| 150-315 |
160
|
32
|
22
|
1450
|
| 150-315A |
150
|
28
|
18.5
|
1450
|
| 150-315B |
138
|
24
|
15
|
1450
|
| 150-400 |
160
|
50
|
37
|
1450
|
| 150-400A |
150
|
44
|
30
|
1450
|
| 150-400B |
138
|
38
|
30
|
1450
|
| 150-200(I) |
200
|
12.5
|
15
|
1450
|
| 150-200(I)A |
179
|
10
|
11
|
1450
|
| 150-250(I) |
200
|
20
|
18.5
|
1450
|
| 150-250(I)A |
187
|
17.5
|
15
|
1450
|
| 150-250(I)B |
173
|
14
|
11
|
1450
|
| 150-315(I) |
200
|
32
|
30
|
1450
|
| 150-315(I)A |
187
|
28
|
22
|
1450
|
| 150-315(I)B |
173
|
24
|
18.5
|
1450
|
| 150-400(I) |
200
|
50
|
45
|
1450
|
| 150-400(I)A |
187
|
44
|
37
|
1450
|
| 150-400(I)B |
173
|
37.5
|
30
|
1450
|
| 200-200 |
200
|
12.5
|
15
|
1450
|
| 200-200A |
179
|
10
|
11
|
1450
|
| 200-250 |
200
|
20
|
18.5
|
1450
|
| 200-250A |
187
|
17.5
|
15
|
1450
|
| 200-250B |
173
|
14
|
11
|
1450
|
| 200-315 |
200
|
32
|
30
|
1450
|
| 200-315A |
187
|
28
|
22
|
1450
|
| 200-315B |
173
|
24
|
18.5
|
1450
|
| 200-400 |
200
|
50
|
45
|
1450
|
| 200-400A |
187
|
44
|
37
|
1450
|
| 200-400B |
173
|
37.5
|
30
|
1450
|
| 200-200(I) |
400
|
12.5
|
22
|
1450
|
| 200-200(I)A |
358
|
10
|
18.5
|
1450
|
| 200-250(I) |
400
|
20
|
30
|
1450
|
| 200-250(I)A |
358
|
16
|
22
|
1450
|
| 200-250(I)B |
322
|
13
|
18.5
|
1450
|
| 200-315(I) |
400
|
32
|
55
|
1450
|
| 200-315(I)A |
374
|
28
|
45
|
1450
|
| 200-315(I)B |
346
|
24
|
37
|
1450
|
| 200-400(I) |
400
|
50
|
90
|
1450
|
| 200-400(I)A |
374
|
44
|
75
|
1450
|
| 200-400(I)B |
347
|
38
|
55
|
1450
|
| 200-400(I)C |
320
|
32
|
45
|
1450
|
| 250-250 |
550
|
20
|
45
|
1450
|
| 250-250A |
490
|
16
|
37
|
1450
|
| 250-315 |
550
|
32
|
75
|
1450
|
| 250-315A |
515
|
28
|
55
|
1450
|
| 250-315B |
476
|
24
|
45
|
1450
|
| 250-400 |
550
|
50
|
110
|
1450
|
| 250-400A |
515
|
44
|
90
|
1450
|
| 250-400B |
476
|
37.5
|
75
|
1450
|
| 300-400 |
720
|
50
|
132
|
1450
|
| 300-400A |
662
|
44
|
110
|
1450
|
| 300-400B |
609
|
38
|
90
|
1450
|
| 300-400C |
561
|
33
|
75
|
1450
|
| 300-460 |
720
|
65
|
200
|
1450
|
| 300-460A |
662
|
55
|
160
|
1450
|
| 300-460B |
609
|
45
|
110
|
1450
|
| 300-460C |
561
|
38
|
90
|
1450
|
| 300-510 |
720
|
80
|
250
|
1450
|
| 300-510A |
662
|
70.5
|
200
|
1450
|
| 300-510B |
609
|
62
|
160
|
1450
|
| 300-510C |
561
|
54.5
|
132
|
1450
|
| 300-235 |
720
|
18
|
55
|
970
|
| 300-235A |
657
|
15
|
45
|
970
|
| 300-300 |
720
|
28
|
75
|
970
|
| 300-300A |
666
|
24
|
75
|
970
|
| 300-300B |
623
|
21
|
55
|
970
|
| 300-380 |
720
|
44
|
132
|
970
|
| 300-380A |
666
|
38
|
110
|
970
|
| 300-380B |
623
|
33
|
90
|
970
|
| 350-250 |
800
|
20
|
75
|
970
|
| 350-250A |
715
|
16
|
55
|
970
|
| 350-315 |
800
|
32
|
90
|
970
|
| 350-315A |
748
|
28
|
75
|
970
|
| 350-315B |
692
|
24
|
75
|
970
|
| 350-400 |
800
|
50
|
160
|
970
|
| 350-400A |
750
|
44
|
132
|
970
|
| 350-400B |
697
|
38
|
110
|
970
|
| 400-400 |
1080
|
12.5
|
55
|
970
|
| 400-400A |
966
|
10
|
45
|
970
|
| 400-500 |
1080
|
20
|
90
|
970
|
| 400-500A |
966
|
17
|
75
|
970
|
| 400-500B |
935
|
15
|
55
|
970
|
| 400-625 |
1080
|
32
|
132
|
970
|
| 400-625A |
996
|
27
|
110
|
970
|
| 400-625B |
935
|
24
|
90
|
970
|
| 500-400 |
1200
|
12.5
|
75
|
970
|
| 500-400A |
1073
|
10
|
55
|
970
|
| 500-500 |
1200
|
20
|
110
|
970
|
| 500-500A |
1106
|
17
|
90
|
970
|
| 500-500B |
1040
|
|
75
|
970
|
| 500-625 |
1200
|
32
|
160
|
970
|
| 500-625A |
1106
|
27
|
132
|
970
|
| 500-625B |
1040
|
24
|
110
|
970
|
訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質8.電壓（V）
歡迎您訪問我們泉達泵閥【www.jstslvdai.com】如有任何疑問.您可以致電給我們,我們定會盡力為您提供優質的服務。
